EZ Form半剛性電纜M17/130-00014

發布時間：2022-09-28 16:48:07 瀏覽：948

半剛性電纜最基本形式是由金屬套管制作而成的同軸傳輸線。其中，金屬套管通常為形成外導線的銅管，沿銅管的中心線設計有導線導體。因此，中心導線導體由介質材料支撐點，因此維持在外導線的相同中軸上。半剛性器件因其寬帶特性、可靠的機械性能和相位穩定性，依舊是工程師的熱門選擇。

EZ Form提供27條銅和鋁保護套半剛性電纜，滿足MIL-DTL-17標準。M17/130-00014電纜線滿足甚至超過MIL規格，還有各種尺寸和表面處理。

為了防止氧化，EZ Form建議把M17/130-00014儲存在原有封裝中，并在操作前儲存在干燥的溫度可控性的環境里。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

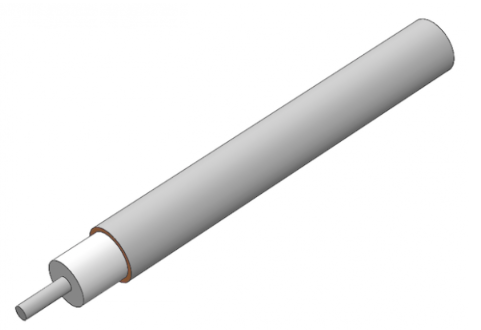

EZ Form (8).png

DIMENSIONS	UNITS		M17/130-00014 REV F2
Outer Conductor Diameter	In		.141*
	mm		3.58*
Center Conductor Diameter	In		0.0362
	mm		0.92
Dielectric Diameter	In		0.1175
	mm		2.98
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		Tin Lead
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		NO
MECHANICAL CHARACTERISTICS
Temp Range °C	°C		-40 to +125
Inside Bend Radius (Minimum)	In		0.25
	mm		6.35
Weight	lbs / 100ft		3.51
	kg / 100m		5.22
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms		50.0 +/- 1.0
Velocity of Propagation	-		69.5%
Shielding Effectiveness	db		>165
Voltage Withstanding	VRMS @ 60 Hz		5000
Continuous Working Voltage	VRMS MAX		1900
Maximum Operating Frequency	GHz		20
Attenuation (db / 100 Ft Typical)	0.5 GHz		8
	1.0 GHz		12
	5.0 GHz		29
	10.0 GHz		45
	18.0 GHz		65.5
	26.5 GHz		N/A
	40.0 GHz		N/A
	50.0 GHz		N/A
	65.0 GHz		N/A
	90.0 GHz		N/A
Power (Watts Cw @ 20 °C, Maximum)	0.5 GHz		600
	1.0 GHz		450
	5.0 GHz		180
	10.0 GHz		120
	18.0 GHz		83
