DEI1116/DEI1117收發器DEI

發布時間：2023-03-07 17:00:20 瀏覽：610

DEI DEI1116/DEI1117提供標準化航空電子系統類型串行數字數據總線和16位寬數字數據總線之間的接口。通信接口由一個帶8X32位緩沖器的單通道收發器、兩個單獨的接收通道和一個用作篩選操控選項的服務器可編程控制器存儲器組成。DEI1116/DEI1117收發器通道的操控相同，每個通道都提供與ARINC數據總線的直接電氣接口。DEI1116/DEI1117收發器電路包括一個8字x32位緩沖存儲器和控制邏輯，允許服務器將數據段載入收發器。數據段經過開啟收發器自動化推送，不需要服務器進一步重視。數據在DO(A)/DO(B)輸出管腳上以TTL格局傳輸。該信號格局與DEI普遍的ARINC429線路驅動器兼容，能夠輕松連接上ARINC數據總線。DEI1116和DEI1117的區別在于它們的A429RX輸入特性。DEI1116相互連接到A429數據總線信號；DEI1117運用10KΩ串聯電阻器工作。串聯電阻兼容實施雷擊瞬態維護。

特征

兩個接收器和一個發射器

3.3V或5V電源操控

管腳兼容DEI1016、HI3282和HI8282A

圍繞檢測模式

字節可設置為25位或32位操作

奇偶狀態和接收和發送字的形成

8字推送緩沖器

低能耗CMOS

提供多種ARINC協議：429、571、575、706

環境溫度選項：-55/+85°C和-55/+125°C

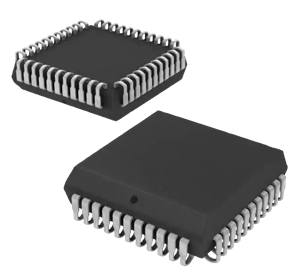

封裝選項：44LMQFP和44LPLCC

雷擊保護選項：DEI1117在A429輸入端應用10KΩ串聯電阻器工作。

與DEI1016ARINC429收發器兼容的管腳和軟件

DEI公司是美國專注航空應用的IC廠商，主要為航空電子領域提供芯片產品。產品包括ARINC 429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //m.jiandanba.com.cn/public/brand/53.html

型號	溫度范圍	產品包裝類型
DEI1116-PES-G	-55°C - 85°C	44 PLCC CG
DEI1116-PMS-G	-55°C - 125°C	44 PLCC CG
DEI1116-QES-G	-55°C - 85°C	44 MQFP2G
DEI1116-QMS-G	-55°C - 125°C	44 MQFP2G
DEI1117-PES-G	-55°C - 85°C	44 PLCC CG
DEI1117-PMS-G	-55°C - 125°C	44 PLCC CG
DEI1117-QES-G	-55°C - 85°C	44 MQFP2G
DEI1117-QMS-G	-55°C - 125°C	44 MQFP2G
