Statek CX1HG高沖擊表面安裝石英晶體
發布時間:2024-01-19 09:36:49 瀏覽:848
Statek CX1HG是一款微型AT晶體無鉛陶瓷封裝設計的高沖擊表面安裝石英晶體,頻率范圍為6 MHz 至 250 MHz,封裝尺寸約8.0mm x 3.6mm。是專為應用需要特殊的沖擊和振動生存,主要用于印刷電路板或混合基板的表面安裝,被廣泛用于工業和軍事航空航天的電子設備中。
1、特征:
· 高抗沖擊和抗振動性
· 設計用于表面貼裝應用
· 紅外氣相或環氧樹脂安裝技術
· 低輪廓密封陶瓷包裝
· 提供定制設計
· 全面的軍事測試
· 在美國設計和制造
2、應用:
(1)工業:井下數據記錄儀、過程控制、環境控制、發動機控制、遙測、加固的儀器、汽車控制
(2)軍事與航空航天:智能彈藥、定時裝置(引信)、監測設備、導彈遙測、加固的通信、航空設備

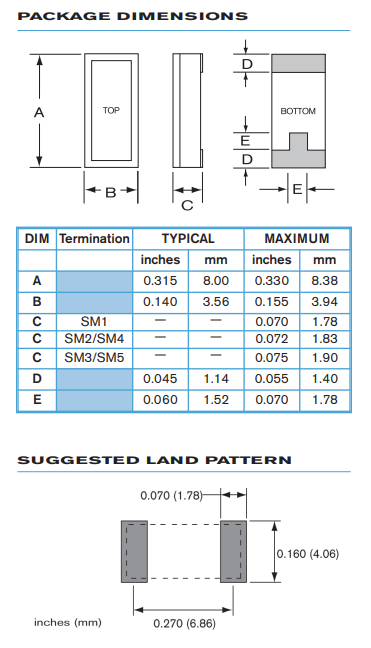

3、封裝:
4、規格:
基頻:10MHz 32MHz 155.52MHz
運動阻力R1(Ω):30 25 15
運動電容C1 (fF):5.5 6.2 4.0
品質因子Q(k):100 30 30
并聯電容C0 (pF):2.2 2.3 2.3
校準公差:+/-100ppm,或更嚴格的要求
負載電容:f≤50mhz時20pf; f > 50mhz時10pf
驅動電平:f≤50 MHz時500μW MAX; f > 50 MHz時200μW MAX
溫度穩定性:
+/-50ppm至10ppm(商用)
+/-100ppm至20ppm(工業)
+/-100ppm至30ppm(軍用)
Aging,first year:10ppm MAX
Shock, survival :10,000g,0.2ms, 1/2 sine
Vibration, survival :20g,10- 2000hz swept sine
工作溫度范圍:
-10°C至+70°C(商用)
-40°C至+85°C(工業)
-55°C至+125°C(軍用)
存儲溫度:-55°C至+125°C
最大工藝溫度:260°C持續20秒

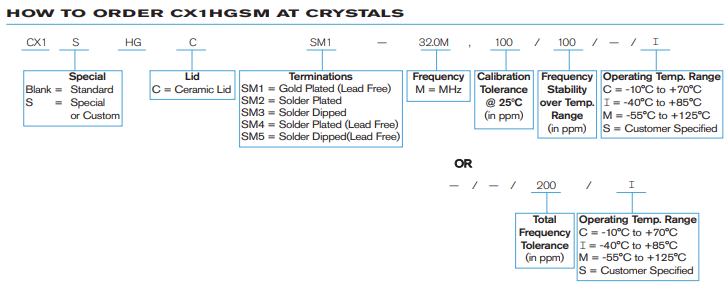

5、訂購指南
