　 EZ-62-18-TP半剛性同軸電纜EZ Form

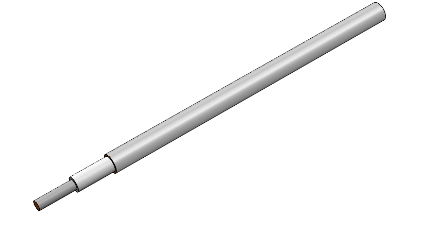

EZ-62-18-TP型.062”同軸電纜是EZ Form一種直徑為0.0620英寸、標稱阻抗為18Ω的半剛性銅線。其主要特性包括：

　　- 尺寸: 中心導體直徑0.0320英寸，介電直徑0.0490英寸，導體外徑0.0620英寸。

　　- 材料: 中心導體為SPCW公司生產，介電材料為聚四氟乙烯，外導體為銅，外導體鍍覆材料為錫，符合RoHS規范。

　　- 機械特性: 工作溫度范圍-55至+125攝氏度，最小內彎折半徑0.125英寸，重量0.90克每100英尺。

　　- 電氣特性: 標稱阻抗18.0Ω，阻抗偏差±3.0Ω，衰減69.50%，屏蔽效果>165分貝，耐壓2000VRMS在60Hz，連續工作電壓800VRMS，最大工作頻率65GHz。

　　衰減(dB/100 FT @頻率)：

　　- 0.5千兆赫茲: 32.3 分貝

　　- 1.0千兆赫茲: 44.7 分貝

　　- 2.0千兆赫茲: 63.9 分貝

　　- 5.0千兆赫茲: 99 分貝

　　- 10.0千兆赫茲: 144 分貝

　　- 18.0千兆赫茲: 199 分貝

　　- 26.5千兆赫茲: 240 分貝

　　- 30.0千兆赫茲: 263 分貝

　　- 40.0千兆赫茲: 302 分貝

　　- 50.0千兆赫茲: 400 分貝

　　功率(瓦 CW @20℃)：

　　- 0.5千兆赫茲: 66.5 瓦

　　- 1.0千兆赫茲: 47.1 瓦

　　- 2.0千兆赫茲: 31.8 瓦

　　- 5.0千兆赫茲: 20.5 瓦

　　- 10.0千兆赫茲: 13.9 瓦

　　- 18.0千兆赫茲: 10.7 瓦

　　- 26.5千兆赫茲: 8.8 瓦

　　- 30.0千兆赫茲: 8.0 瓦

　　- 40.0千兆赫茲: 6.8 瓦

　　- 50.0千兆赫茲: 6 瓦

　　該電纜適用于各種環境條件下的高質量信號傳輸應用，建議保存在原包裝中，并儲存在干燥的室溫或較涼爽的環境中。
