QTCT3503C1T-50.000000溫補晶振TCXO

發布時間：2024-06-03 10:18:00 瀏覽：515

QTCT3503C1T-50.000000溫補晶振TCXO

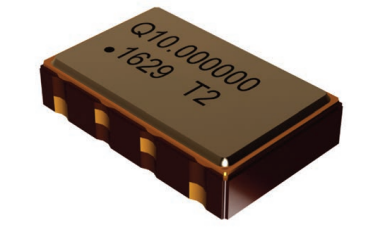

　　QTCT3503C1T-50.000000是由Q-Tech公司生產的表面貼裝型溫度補償晶體振蕩器(TCXO)。它設計用于低電壓應用，具有以下特點：

　　- 頻率范圍：從10.000000MHz到52.000000MHz，適用于多種應用。

　　- 電壓兼容性：支持+5.0V和+3.3V的供電電壓。

　　- 工作溫度：在-40°C至+85°C的寬溫度范圍內穩定工作。

　　- 封裝：采用氣密封裝的陶瓷封裝，提供保護。

　　- 軍事測試：符合MIL-PRF-55310軍事篩選測試，質量可靠。

　　- 包裝：提供盤帶包裝，適合自動化裝配。

　　- 符合標準：滿足RoHS環保標準和VCCI X射線標準。

　　- 自由調諧：可選功能，適應不同應用需求。

　　- 應用：適用于儀器儀表、導航、航空電子等領域。

　　頻率穩定性取決于具體型號和配置，特殊頻率需求可定制。

規格參數：

Parameters	QTCT350XC	QTCT350XS
Output frequency range (Fo)	10.000000MHz—40.000000MHz	10.000000MHz—52.000000MHz
Logic	HCMOS	Clipped Sine
Supply voltage (Vdd)	5.0Vdc,3.3Vdc±5%
Supply current (Idd)	3.5 mAmax.- <26MHz 8.0 mA max.-26MHz~≤40MHz	2.0 mA max.- <26MHz 3.5 mA max.-26MHz~≤52MHz
VCO Option (Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	-62°℃ to+125°℃
Duty Cycle	45/55%	N/A
Rise and Fall times	5ns max	N/A
Start-up time (Tstup)	0ms max
Output voltage (Voh/Vol)	0.9Vdd min./0.1Vdd max	Vop-p=0.8V
Output Load	15pF max.	10k\|10pF
Control Voltage to reach Pull Range	0.5V min 1.5V typ 2.5V max
Control Voltage Impedance	100k2 min
Phase Noise typ.at 12.8MHz 10Hz 100Hz lkHz 10kHz 100kHz	-90 dBc/Hz 112 dBc/Hz -134 dBc/Hz -150 dBc/Hz -156 dBc/Hz	-96 dBc/Hz -115 dBc/Hz -133 dBc/Hz 146 dBc/Hz -158 dBc/Hz
Frequency Tolerance (Ftol)at 25℃	±2.0ppm
Power Supply Stability±5%(Fpwr)	±0.3ppm	±0.2ppm
Load Stability±10%(Fload)	±0.2ppm
Aging	±1.0ppm lst year

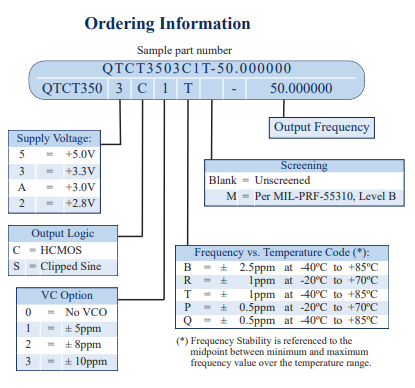

訂購指南：

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
