EZ-56半剛性同軸電纜EZ Form

發布時間：2024-08-20 10:18:19 瀏覽：575

EZ-56半剛性同軸電纜EZ Form

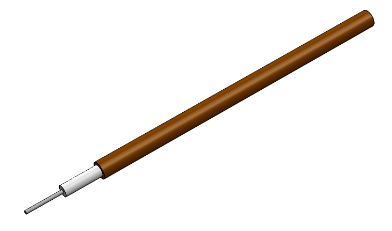

　　EZ-56半剛性同軸電纜是由EZ Form制造的一款高性能電纜，專為需要高度屏蔽和精確阻抗控制的應用而設計。以下是該電纜的詳細介紹：

　　主要特點

　　外導體：采用銅包覆設計，確保100%的屏蔽效果，有效隔離外部干擾。

　　中心導體：使用SPCW(鍍銀銅焊線)材料，直徑為0.0113英寸，提供良好的導電性能。

　　介質：PTFE(聚四氟乙烯)材料，直徑為0.0370英寸，具有優異的絕緣性能和溫度穩定性。

　　外導體直徑：0.0560英寸，確保電纜的機械強度和電氣性能。

　　阻抗：標稱阻抗為50Ω，容差±2.5Ω，適合高精度應用。

　　材料

　　中心導體材料：SPCW

　　介質材料：PTFE

　　外導體材料：銅

　　機械特性

　　工作溫度范圍：從-55℃到+100℃，適應極端環境。

　　最小彎曲半徑：1.25英寸，便于安裝和布線。

　　重量：每100英尺為0.68磅，輕便易于處理。

　　電氣特性

　　屏蔽效能：大于165dB，提供卓越的電磁干擾防護。

　　傳播速度：69.50%，確保信號傳輸的高效率。

　　耐壓能力：2000 VRMS @ 60Hz，安全可靠。

　　連續工作電壓：1000 VRMS (max)，適用于高壓環境。

　　最大工作頻率：108 GHz，支持極高頻率的應用。

　　衰減(典型值，單位：dB / 100英尺)

　　- 在不同頻率下，衰減值從0.5 GHz的23.2 dB到90.0 GHz的409 dB不等，確保在寬頻率范圍內的信號完整性。

　　功率能力(典型值，單位：W @ 20°C)

　　- 在不同頻率下，功率能力從0.5 GHz的135 W到18.0 GHz的22 W不等，滿足不同應用的功率需求。

　　EZ-56半剛性同軸電纜可以通過標準工具輕松定制形狀，并且適用于各種標準連接器。為了保持其性能，建議在使用前將產品保持在原包裝中，并存放在恒溫干燥環境中以防止氧化。這款電纜非常適合需要高屏蔽效能、精確阻抗控制和高頻率操作的應用場景。
