WYO222MCMBF0KR陶瓷圓盤高頻電容器VISHAY

發布時間：2024-09-29 10:06:08 瀏覽：425

　　WYO222MCMBF0KR是一款由VISHAY生產的單層陶瓷電容器。該電容器由兩面鍍銀的陶瓷盤構成，這種設計有助于提高電容器的導電性能和可靠性。連接引線采用直徑為0.6毫米的鍍錫銅線，這種材料的選擇確保了良好的電氣連接和耐腐蝕性。

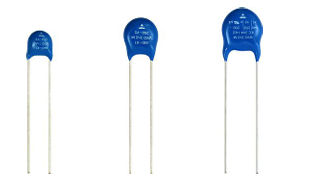

WYO222MCMBF0KR陶瓷圓盤高頻電容器VISHAY

　　電容器提供直線或扭結引線兩種形式，引線間距可選擇5.0mm或7.5mm，以適應不同的安裝需求。外部的涂層采用符合UL 94 V-0標準的藍色阻燃環氧樹脂，這種材料不僅提供了良好的機械保護，還確保了電容器在高溫或火災情況下的安全性。

　　在特性方面，WYO222MCMBF0KR符合IEC 60384-14標準，具有高可靠性、寬范圍的電容值和多種引線風格。它是一種單層交流圓盤安全電容器，適用于多種應用場景，包括X1和Y2類別的行對行濾波、線對地濾波、EMI/RFI抑制和濾波，以及主輔耦合(SMPS)。

　　電容范圍從1.0 nF到12 nF，電容公差為±20%。在500 VDC電壓下，絕緣電阻至少為6000 MΩ(60秒)。額定電壓根據應用類別不同而有所區別，X1類為440 VAC, 50 Hz，而Y2類為250 VAC, 50 Hz。測試電壓包括2500 VAC, 50 Hz, 2秒的組件測試，以及1500 VAC, 50 Hz, 60秒的隨機抽樣測試和2000 VAC, 60 Hz, 60秒的耐電壓涂層測試。

規格參數：

CAPACITANCE C (pF)	CAPACITANCE TOLERANCE	B0DY DIAMETER DMAx. (mm)	B0DY THICKNESs SMax. (mm)	LEAD SPACING (1) F(mm) ±1 mm	LEAD DIAMETEB( 1 d (mm) ±0.05 mm	WIDTH(1 V(mm) ±0.5 mm	PART NUMBER
CAPACITANCE C (pF)	CAPACITANCE TOLERANCE	B0DY DIAMETER DMAx. (mm)	B0DY THICKNESs SMax. (mm)	LEAD SPACING (1) F(mm) ±1 mm	LEAD DIAMETEB( 1 d (mm) ±0.05 mm	WIDTH(1 V(mm) ±0.5 mm	MISSING DIGITS SEE ORDERING cODE BELOW
1000	±20 %	6.5	4.5	5.0	0.6	1.4	WYO102#CM###KR
1500		8.0					WYO152#CM###KR
1800		8.0					WYO182#CM##KB
2200		9.0					WYO222#CM###KR
2500		9.0					WYO252#CM###KR
3300		11.0		7.5			WY0332#CM###KR
4700		12.5					WYO472#CM###KR
5000		12.5					WYO502#CM###KR
6800		17.0				1.6	WYO682#CM###KR
8200		17.0					WYO822#CM###KR
10000		21.0					WYO103#CM###KR
12000		21.0					WYO123#CM###KR
