Glenair MWDM5L-31PCBRR2T-.180-513直角通孔印刷電路板連接器

發布時間：2024-11-12 09:28:46 瀏覽：301

　　Glenair公司的Micro-D MWDM-CBR系列連接器是高性能的直角通孔印刷電路板連接器，專為需要緊湊、可靠連接的應用而設計。這些連接器以其出色的電性能和耐用性而聞名，適用于各種工業和軍事應用。

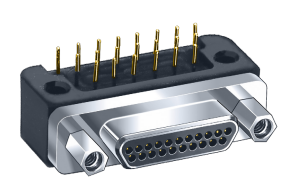

Glenair MWDM5L-31PCBRR2T-.180-513直角通孔印刷電路板連接器

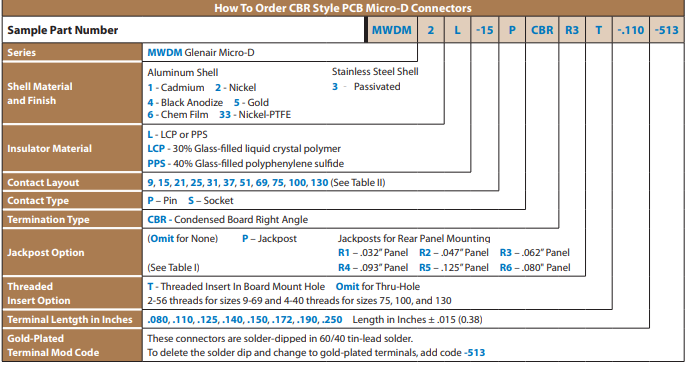

訂購指南：

Micro-D MWDM-CBR系列連接器訂購指南

　　核心特性

　　鍍金TwistPin接觸件：提供最佳的連接性能。

　　PC尾直徑：0.020英寸，確保與電路板的兼容性。

　　鍍層選項：包括鎳鍍層和鎘鍍層，以提高耐腐蝕性和耐磨性。

　　焊浸式端子：涂有Sn60/Pb40錫鉛焊料，確保最佳的焊接性。同時提供鍍金端子選項，以滿足RoHS合規性要求。

　　后部可安裝設計：能夠通過厚度高達0.125英寸的面板安裝，提供更多的安裝靈活性。

　　定制選項

　　殼體材料：鋁合金或不銹鋼，提供多種表面處理選項，如鎘鍍、鎳鍍、黑色陽極氧化等。

　　絕緣體材料：30%玻璃填充液晶聚合物(LCP)或40%玻璃填充聚苯硫醚(PPS)，以提供優異的電氣絕緣性能。

　　接觸布局：提供從9到130個接觸點的多種布局選項，以滿足不同的連接需求。

　　接觸類型：提供針(P)和插座(S)兩種接觸類型。

　　端接類型：緊湊板直角(CBR)，適用于空間受限的應用。

　　插孔柱選項：提供多種插孔柱選項，包括標準插孔柱和后面板安裝插孔柱。

　　螺紋插入選項：提供螺紋插入選項，適用于需要額外穩定性的應用。

　　性能規格

　　電流額定值：3安培，適用于高電流應用。

　　絕緣電阻：至少5000兆歐姆，確保高安全性。

　　接觸電阻：最大8毫歐姆，保證低信號損失。

　　工作溫度范圍：-55°C至+150°C，適用于極端溫度環境。

　　沖擊和振動：能夠承受高達50g的沖擊和20g的振動，適合用于移動或振動環境中。

　　安裝和尺寸

　　安裝孔直徑：9-69接觸點為0.096英寸，75-130接觸點為0.125英寸，確保精確安裝。

　　螺紋規格：9-69接觸點為#2-56 UNC-2B螺紋，75-130接觸點為#4-40 UNC-2B螺紋。

　　Glenair的Micro-D MWDM-CBR系列連接器以其卓越的性能和定制選項，為嚴苛的工業環境提供了可靠的連接解決方案。如果您對產品有進一步的興趣或需要定制服務，請聯系立維創展。
