EZ Form EZ-86-AL-WP-TP同軸電纜磁帶纏繞

發布時間：2024-12-03 08:49:43 瀏覽：385

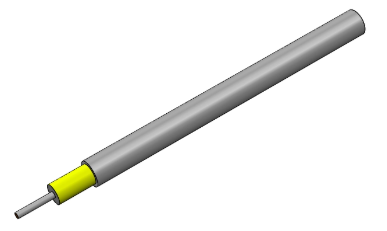

EZ Form EZ-86-AL-WP-TP同軸電纜

　　這是一款型號為EZ-86-AL-WP-TP的同軸電纜，具有以下特點和規格：

　　產品系列：EZ Form 鋁護套半剛性電纜。

　　材料：

　　中心導體材料：SPC系列。

　　介電材料：PTFE膠帶。

　　外導體材料：鋁。

　　外導體電鍍材料：錫。

　　尺寸：

　　中心導體直徑：0.0255英寸(0.660毫米)。

　　導體外徑：0.0865英寸(2.2毫米)。

　　內側折彎半徑(最小)：0.125英寸(3.2毫米)。

　　重量：0.075磅/英尺(26.5千克/100米)。

　　電氣特性：

　　標稱阻抗：50Ω。

　　標稱阻抗公差：±15Ω。

　　傳播速度：84.00%。

　　屏蔽效果：>165db。

　　耐壓：5000 VRMS @ 60赫茲。

　　連續工作電壓：1500 VRMS。

　　最大工作頻率：62 GHz。

　　溫度范圍：-55°C ~ +200°C

　　衰減：

　　在不同頻率下，0.5 GHz為12db/100英尺，1.0 GHz為17db/100英尺，5.0 GHz為39db/100英尺，10.0 GHz為56db/100英尺，18.0 GHz為78db/100英尺，26.5 GHz為95db/100英尺，40.0 GHz為125db/100英尺，50.0 GHz為145db/100英尺。

　　功率容量：

　　在不同頻率下，0.5 GHz為380W，1.0 GHz為247W，5.0 GHz為102W，10.0 GHz為70W，18.0 GHz為52W，26.5 GHz為42W，40.0 GHz為33W，50.0 GHz為30W。

　　這款電纜具有低損耗、非磁性、帶繞的特點，適用于需要高頻率和高功率容量的應用場景。其設計有助于降低衰減和提高工作溫度，同時具有比銅護套電纜輕40%的額外優勢。為了防止氧化，建議將產品保存在原包裝中，并在干燥的溫控環境中使用。
