CPLD CY7C330 系列 12 節宏電池 5V 28 引腳窗口 LLCC

　　功能描述

　　CY?c335是高性能、可擴展、可編程邏輯器件(EPLD)，其架構經過優化，使用戶能夠輕松、高效地進行操作

　　構建高性能的狀態機。

　　CY?C335的架構包括:用戶可配置的輸出宏上限，雙向NO能力，輸入寄存器，和三個獨立的時鐘，使用戶能夠設計高性能的狀態機，可以相互通信或與微處理器在雙向并行總線的用戶可定義的寬度。

　　用戶可配置的宏單元使設計人員能夠指定IK,RS-T和d型設備，以便實現邏輯所需的產品項的數量最小化。

　　CY7C335可提供各種封裝，包括28引腳，300 mil塑料和陶瓷dip, plc和lcc。

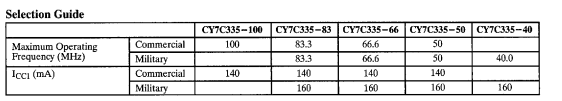

特性：

·100mhz輸出注冊操作

·12個I/O宏單元，每個具有:

-注冊，三狀態I/O引腳-輸入和輸出注冊時鐘選擇多路復用器

反饋多路復用器

輸出使能(OE)多路復用器

·旁路輸入和輸出寄存器

·所有十二個宏單元狀態寄存器都可以隱藏

·用戶可配置I/O宏單元格到。實現JK或RS觸發器和Tor D寄存器

·每對I/O單元的輸入多路復用器允許與隱藏的宏單元狀態寄存器相關聯的VO引腳被保存作為輸入使用

·四個專用隱藏寄存器

·12個專用注冊輸入，具有單獨可編程的旁路選擇

·三個獨立時鐘-兩個輸入時鐘，兩個輸出時鐘

·普通(引腳14控制)或產品項控制輸出en-

可用于每個VO引腳

·256個產品項，每對宏細胞32個，分布可變

·全局、同步、產品項控制、狀態寄存器設置和重新設置產品項輸入通過輸入鎖進行時鐘

2-ng輸入設置和9-ns輸出寄存器時鐘輸出

10-ns輸入寄存器時鐘到狀態寄存器旋塞

300 -密爾·28-pin DIR, LCC PLCC

·可擦除和可重新編程

·可編程安全位

Product Technical Specifications

EU RoHS	Not Compliant
ECCN (US)	EAR99
Part Status	Obsolete
Automotive	No
PPAP	No
Family Name	CY7C330
Program Memory Type	ROMLess
Number of Macro Cells	12
Product Terms	32
Data Gate	No
Maximum Number of User I/Os	12
In-System Programmability	No
Programmability	Yes
Reprogrammability Support	Yes
Maximum Propagation Delay Time (ns)	20
Speed Grade	66
Individual Output Enable Control	No
Minimum Operating Supply Voltage (V)	4.5
Maximum Operating Supply Voltage (V)	5.5
Typical Operating Supply Voltage (V)	5
Maximum Operating Current (mA)	200
Minimum Operating Temperature (°C)	-55
Maximum Operating Temperature (°C)	125
Supplier Temperature Grade	Military
Mounting	Surface Mount
Package Height	2.79(Max)
Package Width	11.68(Max)
Package Length	11.68(Max)
PCB changed	28
Supplier Package	Windowed LLCC
Pin Count	28
